Вироби для водопропускних труб
Головною сферою застосування водопропускних труб є дорожнє будівництво. Вироби з залізобетону використовують для транспортування постійних або періодичних потоків води. В окремих випадках конструкції виконують функцію шляхопроводів. Габарити споруди також дозволяють здійснювати перегін худоби.
ЗБВ даного типу в багатьох випадках є відмінною альтернативою мостах, особливо при зведенні доріг, які припускають насип невеликої висоти.
Залізобетонні откосные і портальні стінки
Основними складовими виробами водопропускної труби із залізобетону є укісна, портальна стінки, лекальну блок, ланка середньої частини. У порівнянні з мостовими спорудами, комплекси даного типу мають наступні переваги:
• зберігається цілісність земляного полотна, а також верхньої зони дорожнього шляху;
• вартість обслуговування об'єкта в рази дешевше, порівняно з ремонтом мосту;
• за рахунок висоти засипки, знижується рівень тиску на конструкцію, що забезпечує більш тривалий термін експлуатації.
Елементи залізничних конструкцій витримують сейсмічну навантаження до 9 балів, що дозволяє здійснювати монтаж обладнання на ділянках дороги з колією більше 1,5 м.
Вироби для монтажу водопропускних труб
Завдяки зручності роботи з виробами із залізобетону, монтаж водопропускної труби займе трохи часу. Враховуючи досить велику вагу, вироби стійкі до зсуву, що гарантує надійність і міцність дорожнього покриття в верхньому шарі конструкції.
Виробник «Инжбетон Україна» пропонує великий вибір елементів різних типорозмірів, що дозволяє реалізувати проект будь-якої складності. Можливо виробництво елементів під замовлення з необхідними габаритними і технічними характеристиками. Вартість продукції є досить доступною.

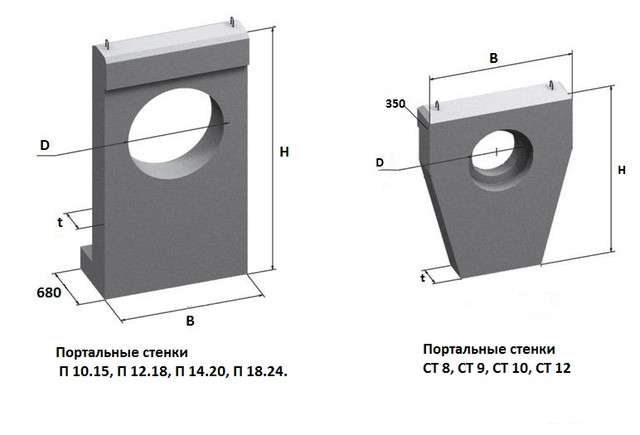

Портальні стінки
| Найменування | Розміри, мм | Маса, т | |||
| Н | B | t | D | ||
| СТ-8 | 1850 | 1500 | 300 | 600 | 1,6 |
| СТ-9 | 2350 | 2260 | 300 | 800 | 3,1 |
| СТ-10 | 2720 | 1220 | 300 | 1000 | 2,5 |
| СТ-12 | 3250 | 1760 | 300 | 1500 | 4,0 |
| П 10.15 | 2720 | 1500 | 350 | 1000 | 3,23 |
| П 12.18 | 2930 | 1750 | 350 | 1200 | 3,9 |
| П 14.20 | 3150 | 1950 | 350 | 1400 | 4,58 |
| П 18.24 | 3570 | 2400 | 350 | 1800 | 5,9 |
Откосные крила
| Найменування | Розміри, мм | Маса, т | |||
| L | L1 | B | t | ||
| СТ 4 л(п) | 2270 | 1420 | 1850 | 300 | 2,5 |
| СТ 4 л(п) | 2470 | 1410 | 2200 | 300 | 3,1 |
| До 14 л(п) | 2700 | 1420 | 2550 | 300 | 3,88 |
| До 14 л(п) | 3110 | 1410 | 3220 | 300 | 5,4 |

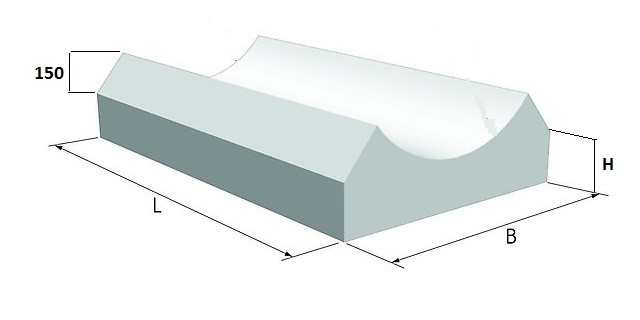

Лекальні блоки
| Найменування | Розміри, мм | Маса, т | |||
| L | В | Н | D | ||
| Ф 20.1 | 2000 | 1160 | 280 | 1200 | 1.85 |
| Ф 20.2 | 2000 | 1320 | 310 | 1400 | 2.19 |
| Ф 20.3 | 2000 | 1460 | 340 | 1600 | 2.51 |
| Ф 20.5 | 1980 | 1880 | 590 | 1800 | 3.55 |
