Плити теплокамер
Щоб захистити тепломагістраль від зовнішніх впливів, необхідно поміщати труби в спеціальні теплокамеры, зібрані з залізобетонних плит. Такі ЗБВ дозволяють уникнути пошкодження трубопроводів і суттєво збільшити їх експлуатаційний ресурс. У компанії «ИнжБетон-Україна» можна придбати різні типи цих виробів — стінові конструкції, кришки і днища.
Особливості залізобетонних плит для теплових камер
Залізобетонні плити, призначені для облаштування теплокамер, мають ряд специфічних властивостей.
• Стійкість до механічних навантажень. Продукція виробляється на основі високоякісної бетонної суміші, тому вироби витримують величезні навантаження, зберігаючи цілісність своєї структури.
• Морозостійкість. Стінові ЗБВ, днища і кришки для теплових камер можна використовувати в регіонах з несприятливою кліматичної обстановкою. Вони мають високі показники морозостійкості і витримують більше 200 циклів заморожування-розморожування, протягом яких міцність конструкцій знижується не більше, ніж на 5%.
• Вологонепроникність. Конструкції забезпечують ефективний захист від проникнення ґрунтових вод та атмосферних опадів всередину теплової камери. Це знижує ймовірність того, що труби тепломагістралі зіпсуються із-за корозії.
Стінові ЗБВ, днища і кришки теплокамер
У каталозі компанії «ИнжБетон-Україна» представлений великий вибір залізобетонних плит для облаштування теплокамер. В наявності є конструкції різних форм, розмірів і призначення.
Для виробництва ЗБВ застосовується сертифіковану сировину, тому продукція відповідає всім ГОСТам і будівельним нормам. Вироби можна придбати як поштучно, так і в комплектах, які включають в себе стінові перекриття, кришки і днища.

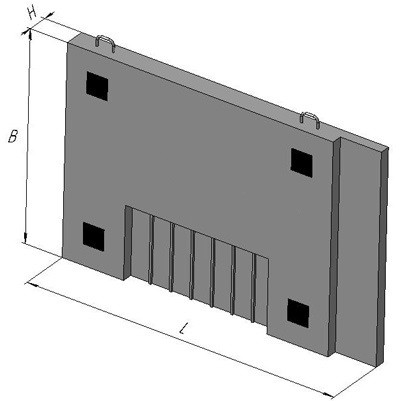

Стінові панелі
| Сокращ. | Найменування | Розміри, мм | Маса, т. | Закладні деталі,шт. | Ніша 120х120х150 | ||
| L | В | Н | |||||
| КС-1 | ПС 21.11.2 | 2100 | 1050 | 200 | 0,90 | 4 | - |
| КС-2 | ПС 27.11.2 | 2700 | 1050 | 200 | 1,17 | 4 | - |
| КС-3 | ПС ЗЗ.11.2-1 | 3300 | 1050 | 200 | 1,45 | 4 | - |
| КС-4 | ПС 33.11.2 | 3300 | 1050 | 200 | 1,45 | 6 | + |
| КС-5 | ПС 39.11.2 | 3900 | 1050 | 200 | 1,65 | 4 | - |
| КС-6 | ПС 45.11.2 | 4500 | 1050 | 200 | 1,92 | 4 | - |
| КС-7 | ПС 45.11.2-1 | 4500 | 1050 | 200 | 1,92 | 6 | - |
| КС-8 | ПС 51.11.2 | 5100 | 1050 | 200 | 2,23 | 4 | - |
| КС-9 | ПС 27.11.2-1 | 2700 | 1050 | 200 | 1,17 | 6 | + |
Стінові панелі КС-4 і КС-9 відрізняються від КС-3 і КС-2, відповідно, наявністю додаткових закладних деталей і наявністю ніші. Стінові панелі марки КС-7 відрізняються від КС-6 наявністю додаткових закладних елементів.

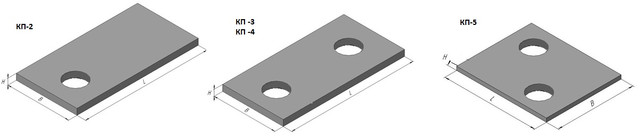

Панелі перекриття/днища
| Сокращ. | Найменування | Розміри, мм | Маса, т. | ||
| L | В | Н | |||
| КП-2 | ПП 22.14.2 | 2200 | 1390 | 200 | 0,13 |
| КП-3 | ПП 34.14.2 | 3400 | 1390 | 200 | 2,02 |
| КП-4 | ПП 46.14.2 | 4600 | 1390 | 200 | 2,86 |
| КП-5 | ПП 22.22.2 | 2200 | 2200 | 200 | 2,32 |
| Ккд-1 | ПП 22.6.2 | 2200 | 590 | 200 | 0,65 |
| Ккд-2 | ПП 34.6.2 | 3400 | 590 | 200 | 1,00 |
| Ккд-4 | ПП 46.6.2 | 4600 | 590 | 200 | 1,37 |
Комплектація теплових камер
| Сокращ. | Внутрішні розміри, м | Набір елементів | ||
| L | В | Н | ||
| ТК-1 | 1,8 | 1,8 | 2,1 | КС1 ― 8 шт., КП5 ― 2 шт. |
| ТК-2 | 2,4 | 1,8 | 2,1 | КС1 ― 4 шт., КС9 ― 4 шт., КП2 ― 4 шт. |
| ТК-3 | 3,0 | 1,8 | 2,1 | КС1 ― 4 шт., КС4 ― 4 шт., КП2 ― 4 шт., КПд1 ― 2 шт. |
| ТК-4 | 3,0 | 2,4 | 2,1 | КС2 ― 4 шт., КС4 ― 4 шт., КП3 ― 4 шт. |
| ТК-5 | 3,0 | 3,0 | 2,1 | КС3 ― 4 шт., КС4 ― 4 шт., КП3 ― 4 шт., КПд2 ― 2 шт. |
| ТК-6 | 3,6 | 3,0 | 2,1 | КС4 ― 4 шт., КС5 ― 4 шт., КП3 ― 4 шт., КПд2 ― 4 шт. |
| ТК-7 | 4,2 | 3,0 | 2,1 | КС4 ― 4 шт., КС6 ― 4 шт., КП4 ― 4 шт., КПд4 ― 2 шт. |
| ТК-8 | 4,2 | 3,6 | 2,1 | КС5 ― 4 шт., КС7 ― 4 шт., КП4 ― 4 шт., КПд4 ― 4 шт. |
| ТК-9 | 4,2 | 4,2 | 2,1 | КС6 ― 4 шт., КС7 ― 4 шт., КП4 ― 4 шт., КПд4 ― 6 шт. |
| ТК-10 | 4,8 | 4,2 | 2,1 | КС6 ― 4 шт., КС8 ― 4 шт., КП4 ― 4 шт., КПд4 ― 8 шт. |
